TD Mixvent 250/100

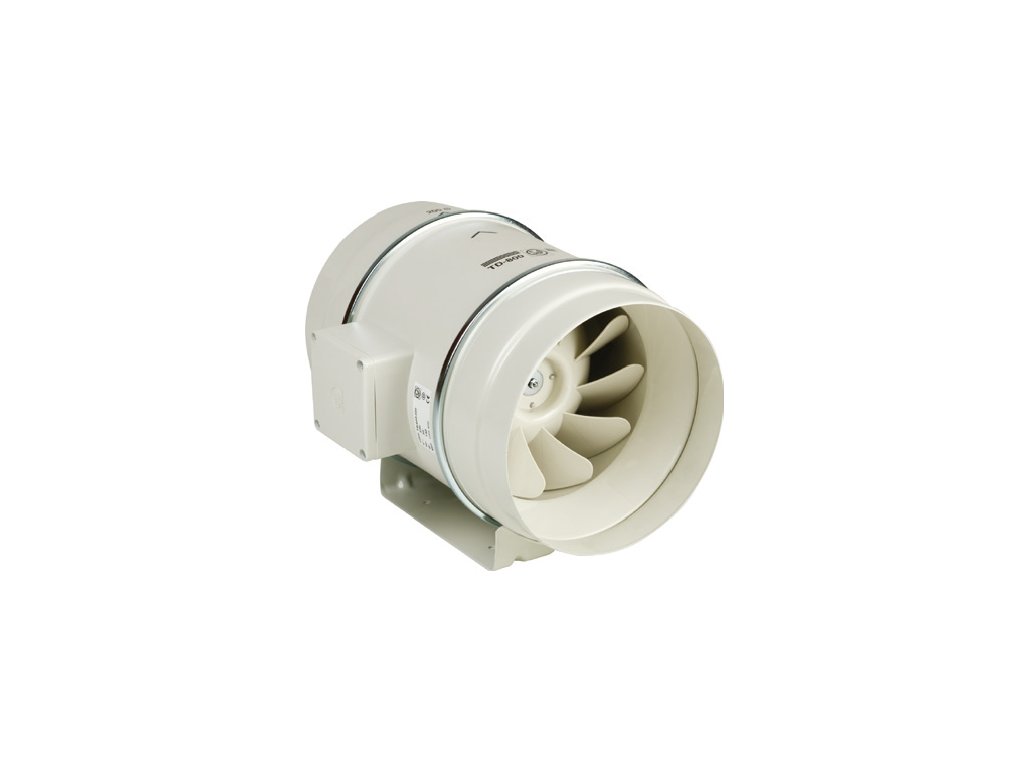

Potrubný ventilátor TD-250 je určený na inštaláciu do kruhového potrubia. Vyniká premyslenou konštrukciou, ktorá umožňuje jednoduchú údržbu a servis bez nutnosti demontáže vzduchotechnických rozvodov.

Konštrukcia a motor

Skriňa ventilátora je vyrobená z odolného plastu. Skladá sa z montážnej lišty s dvoma hrdlami a motorovej jednotky, ktorá je s hrdlami spojená pomocou rýchloupínacích spôn. Toto riešenie umožňuje vybratie motora na čistenie alebo revíziu bez toho, aby bolo nutné odpájať pripojené potrubie. Svorkovnica je umiestnená na vonkajšej strane skrine.

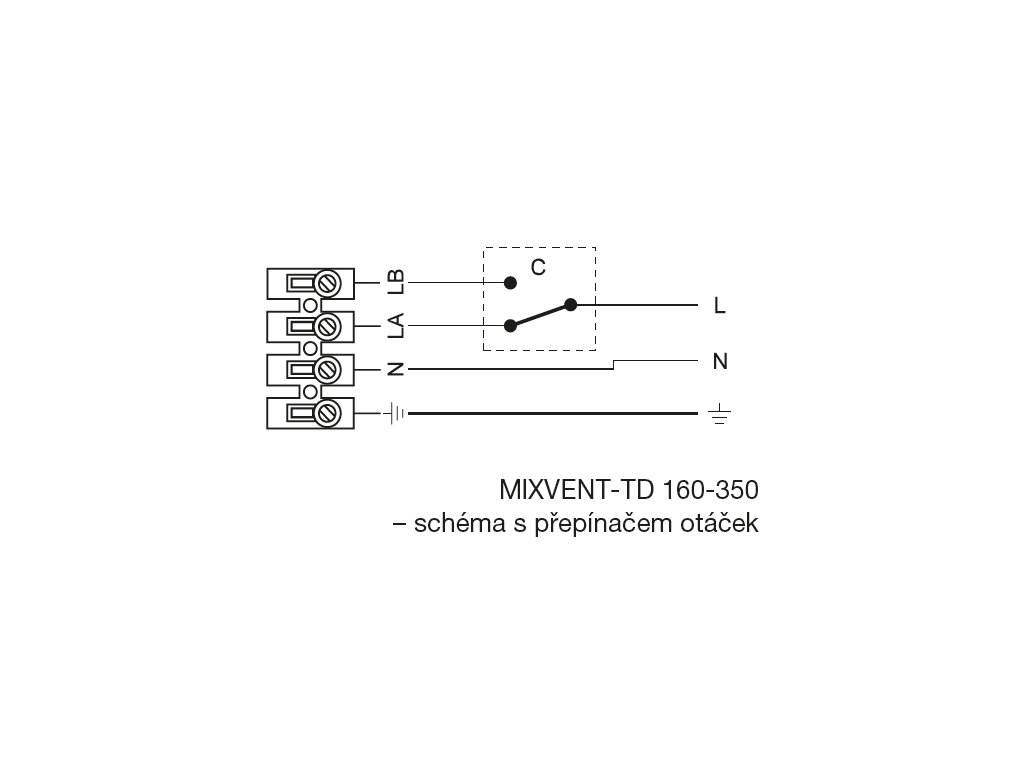

Ventilátor je osadený striedavým motorom s dvojitým vinutím, čo umožňuje prevádzku na dve rôzne rýchlosti. Otáčky je možné prepínať v dvoch stupňoch alebo regulovať zmenou napätia pomocou externých regulátorov (napr. REB alebo REV). Vďaka guľôčkovým ložiskám je zaistená vysoká spoľahlivosť a dlhá životnosť.

Montáž a inštalácia

Inštalácia je možná v ľubovoľnej polohe ventilátora. Je dôležité dbať na to, aby skriňa neprenášala mechanické namáhanie z potrubných rozvodov, preto sa odporúča použitie pružného pripojenia.

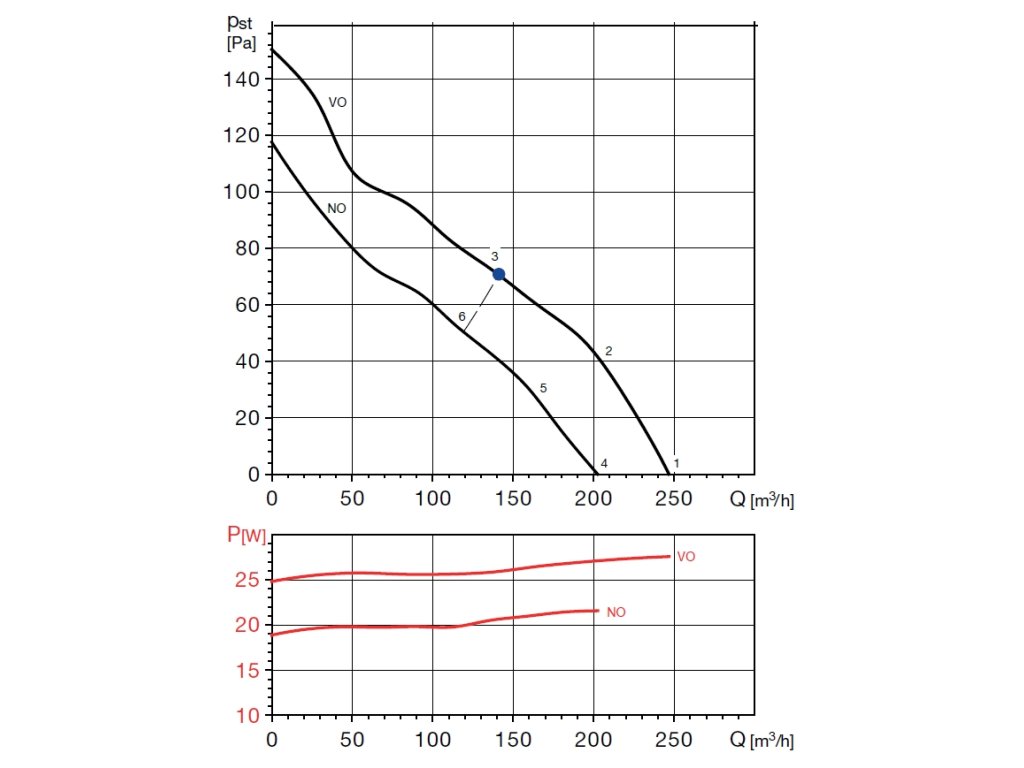

Technické parametre

• Prietok vzduchu: 250/200 m3/h
• Priemer potrubia: 100 mm
• Otáčky: 2140/1700 ot./min
• Výkon: 28/22 W
• Napätie: 230 V
• Prúd: 0,12/0,10 A
• Hlučnosť: 31/26 dB(A)
• Max. teplota: -20 až +40 °C

Detailný nákres ventilátora a rozmery nájdete vo fotogalérii produktu.
