TD Mixvent 500/150 trojotáčkový ventilátor

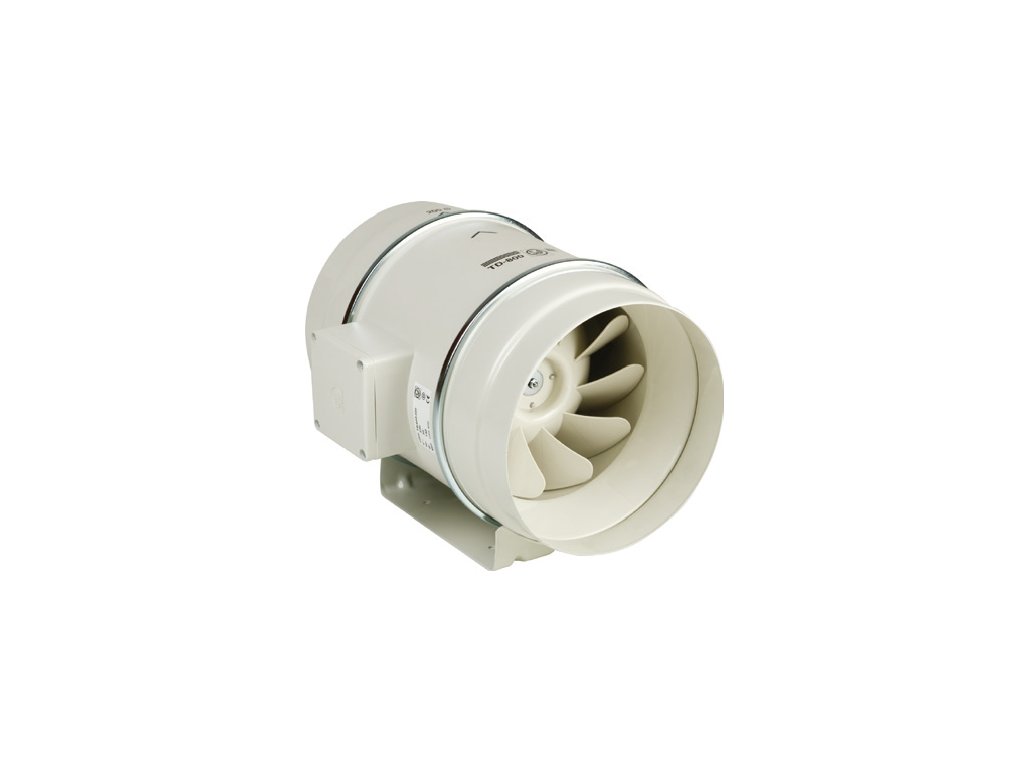

Popis a konštrukcia ventilátora TD 500

Diagonálny ventilátor TD 500 je určený na inštaláciu do kruhového potrubia. Skriňa je vyrobená z odolného plastu a skladá sa z montážnej lišty s dvoma hrdlami a motora. Tieto časti sú spojené rýchloupínacími sponami, čo umožňuje jednoduchú demontáž motorovej časti pre údržbu bez nutnosti odpájať potrubie.

Motor ventilátora disponuje trojitým vinutím a je osadený guľôčkovými ložiskami pre vysokú spoľahlivosť. Otáčky je možné prepínať v troch stupňoch pomocou regulátorov COM 3 alebo INT 4P. Alternatívne je možné využiť reguláciu zmenou napätia regulátormi REB (plynulá regulácia) alebo REV (päťstupňová regulácia). Svorkovnica je umiestnená na skrini ventilátora a pri vybraných typoch obsahuje rozbehový kondenzátor.

Montáž a inštalácia

Ventilátor je možné inštalovať v ľubovoľnej polohe. Je dôležité zaistiť, aby skriňa neprenášala mechanické namáhanie z potrubných rozvodov, preto je nutné použiť pružné pripojenie k potrubiu.

Technické parametre

• Prietok vzduchu: 560/470/390 m3/h
• Otáčky: 2590/2150/1820 ot./min
• Priemer potrubia: 150 mm
• Výkon: 53/44/41 W
• Napätie: 230 V
• Prúd: 0,21/0,19/0,18 A
• Krytie: IP44
• Max. teplota: -20 až +60 °C

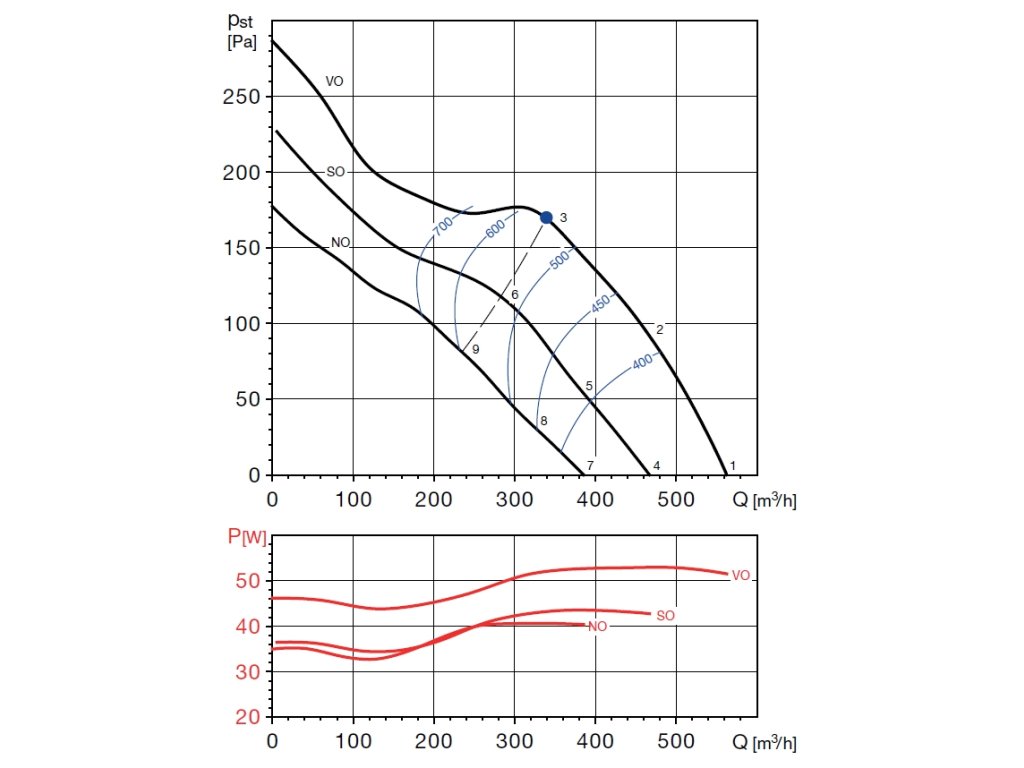

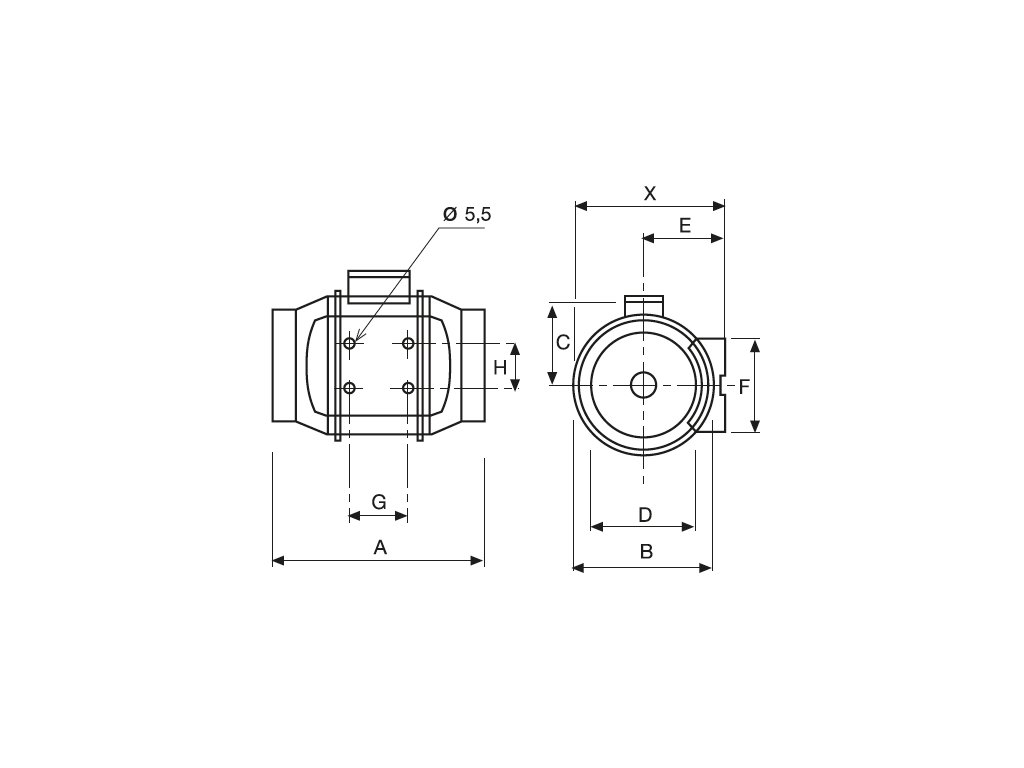

Presné rozmery a technický nákres ventilátora nájdete v produktovej fotogalérii.
