TD Mixvent 500/160 trojotáčkový ventilátor
Popis a konštrukcia ventilátora TD-800

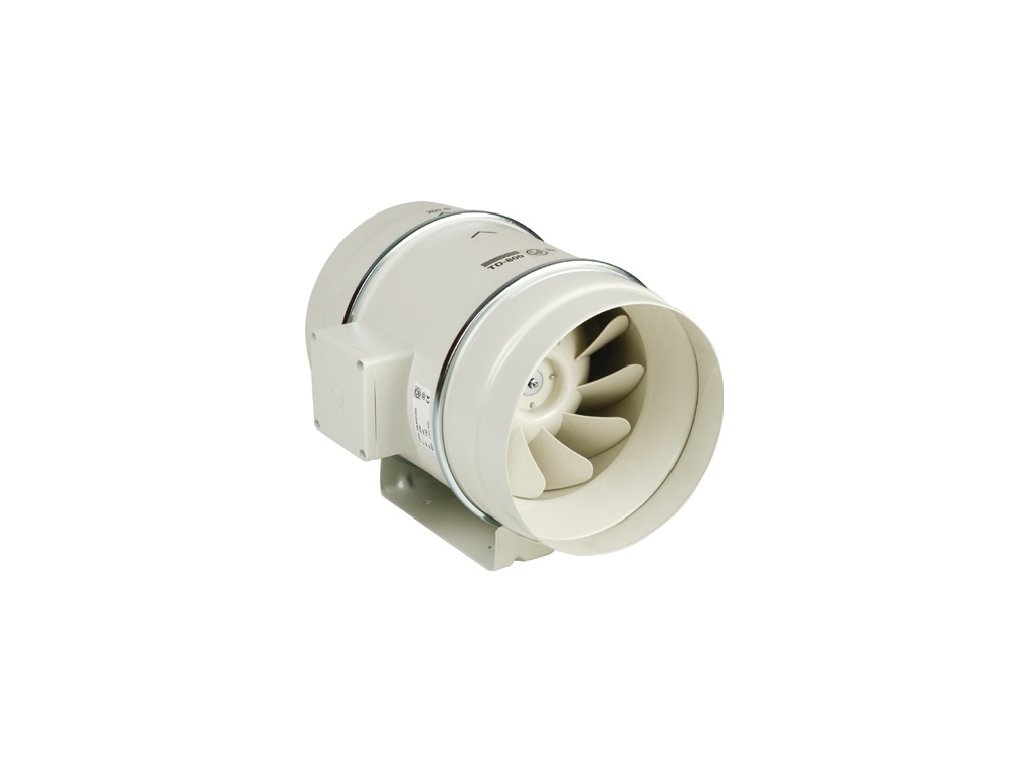

Skriňa ventilátora TD-800 je vyrobená z plastu a skladá sa z montážnej lišty s dvoma hrdlami a samotného motora. Ten je s hrdlami spojený pomocou rýchloupínacích spôn, čo umožňuje jednoduchú demontáž motorovej časti pre údržbu či čistenie bez nutnosti odpájať potrubie.
Motor a regulácia

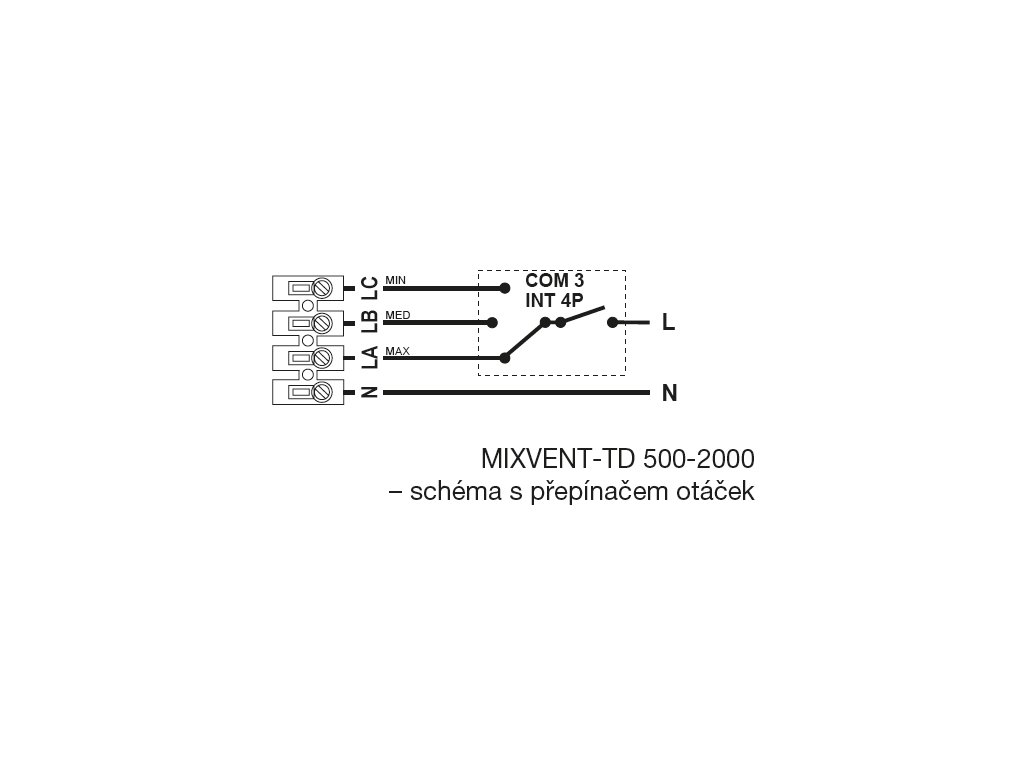

Ventilátor je osadený motorom s trojitým vinutím, ktoré umožňuje prepínanie otáčok v troch stupňoch. Na ovládanie možno využiť regulátory COM 3 alebo INT 4P. Alternatívne je možné regulovať otáčky zmenou napätia pomocou plynulých regulátorov REB alebo päťstupňových regulátorov REV. Svorkovnica je umiestnená priamo na skrini ventilátora.
Montáž a inštalácia
Ventilátor je možné inštalovať v ľubovoľnej polohe. Pri montáži je nutné dbať na to, aby skriňa neprenášala mechanické namáhanie z potrubných rozvodov, preto je nevyhnutné použiť pružné pripojenie k potrubiu.
Technické parametre
- Prietok vzduchu: 560/470/390 m3/h
- Otáčky: 2590/2150/1820 ot./min
- Priemer potrubia: 160 mm
- Výkon: 53/44/41 W
- Napätie: 230 V
- Prúd: 0,21/0,19/0,18 A
- Krytie: IP44
- Max. teplota: -20 až +40 °C
Dodatočné parametre
| Kategória: | Potrubné ventilátory neodhlučnené |
|---|---|
| EAN: | HSP200100050 |
| Priemer (mm): | 160 |
| Prietok vzduchu (m3/h): | 500 |
| Typ ventilátora: | axiálny |
| Typ motora: | AC |
| Příruba (mm): | 160 |
| Průtok (m3/h): | 500 |
| Regulace otáček: | Bez regulace |
| Technologie: | Axiální |
| PFHGX: | Levné;Nejprodávanější;Doporučené;Kvalitní;Značkové;Základní |
| Položka bola vypredaná… | |
