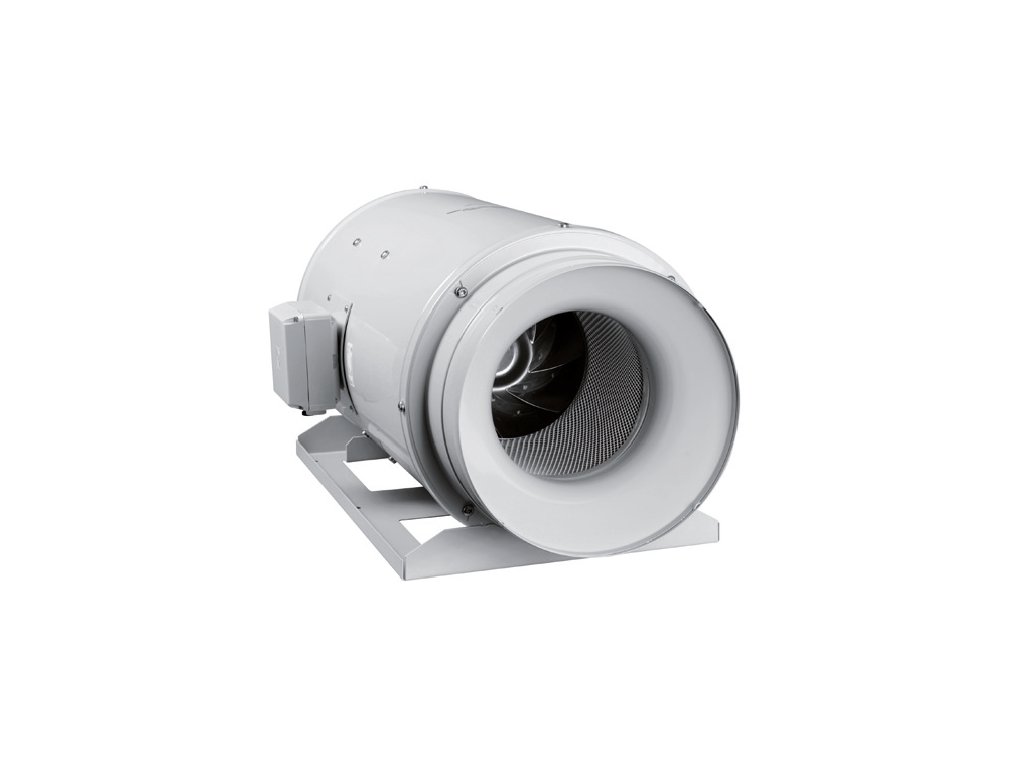

TD Silent 1300/250 3V trojotáčkový ventilátor

Tento diagonálny ventilátor do kruhového potrubia sa vyznačuje ultra tichým chodom a kvalitným spracovaním. Skriňa je vyrobená z oceľového galvanizovaného plechu s epoxidovým lakom a obsahuje zvukovú izoláciu zo skleného vlákna. Aerodynamické riešenie sania efektívne znižuje hluk a zlepšuje výkon.

Konštrukcia a motor

Ventilátor sa skladá z montážnej konzoly pre inštaláciu na stenu či strop, hlukového absorbéra a motorovej časti, ktorú je možné ľahko demontovať. Ide o dvojpólový, jednofázový motor (230 V, 50/60 Hz) s vinutím v úprave proti vlhkosti a izoláciou triedy B. Motor je vybavený guľôčkovými ložiskami s tukovou náplňou na celú dobu životnosti a tepelnou poistkou. Pri striedavých motoroch je možné otáčky prepínať v troch stupňoch.

Montáž a zapojenie

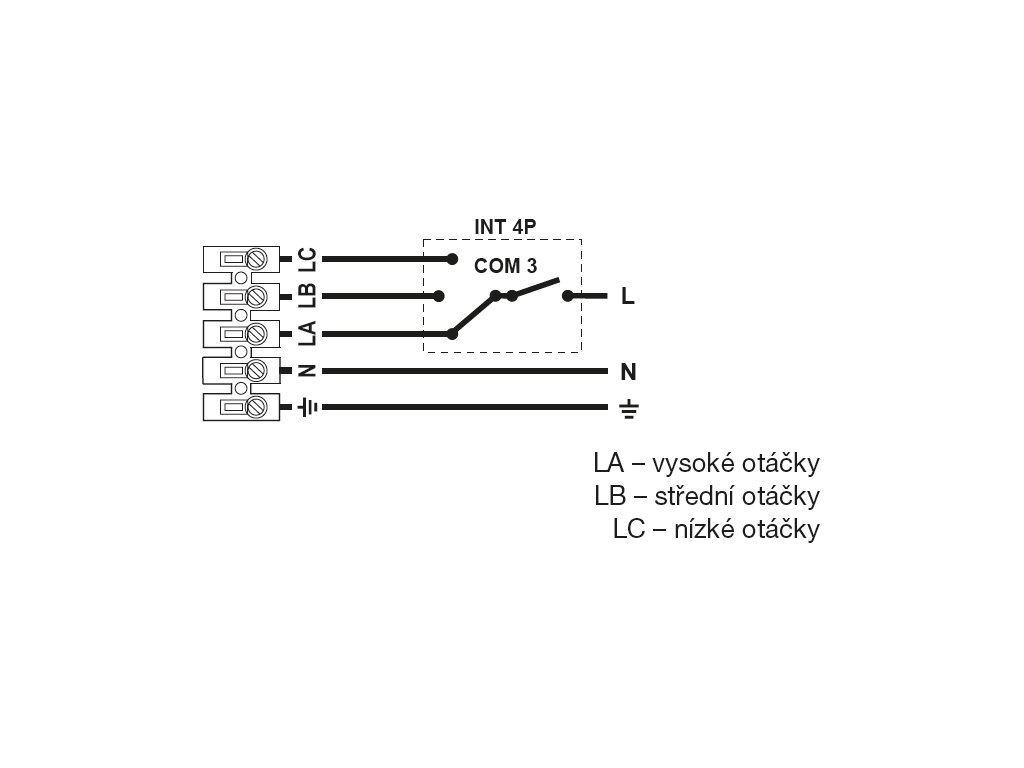

Svorkovnica s krytím IP55 je umiestnená na skrini ventilátora a je odnímateľná, čo uľahčuje inštaláciu a zapojenie. Montáž je možná v akejkoľvek polohe. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov, preto je nutné použiť pružné pripojenie k potrubiu.

Technické parametre

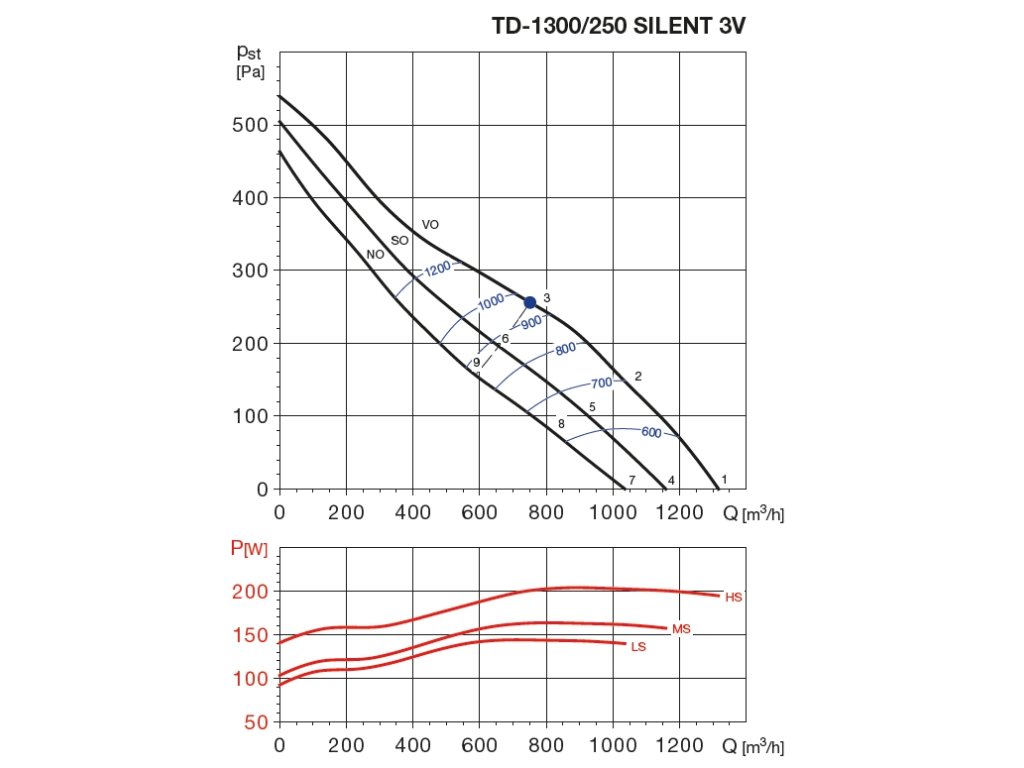

• Prietok vzduchu: 1320 / 1160 / 1040 m3/hod
• Otáčky: 2530 / 2230 / 2030 ot./min.
• Priemer potrubia: 200 mm
• Príkon: 204 / 163 / 144 W
• Napätie: 230 V
• Prúd: 0,90 / 0,70 / 0,60 A
• Hlučnosť: 35 / 31 / 28 dB
• Krytie: IP44 (motor), IP55 (svorkovnica)
• Hmotnosť: 20 kg
• Max. teplota: -40 až +60 °C
