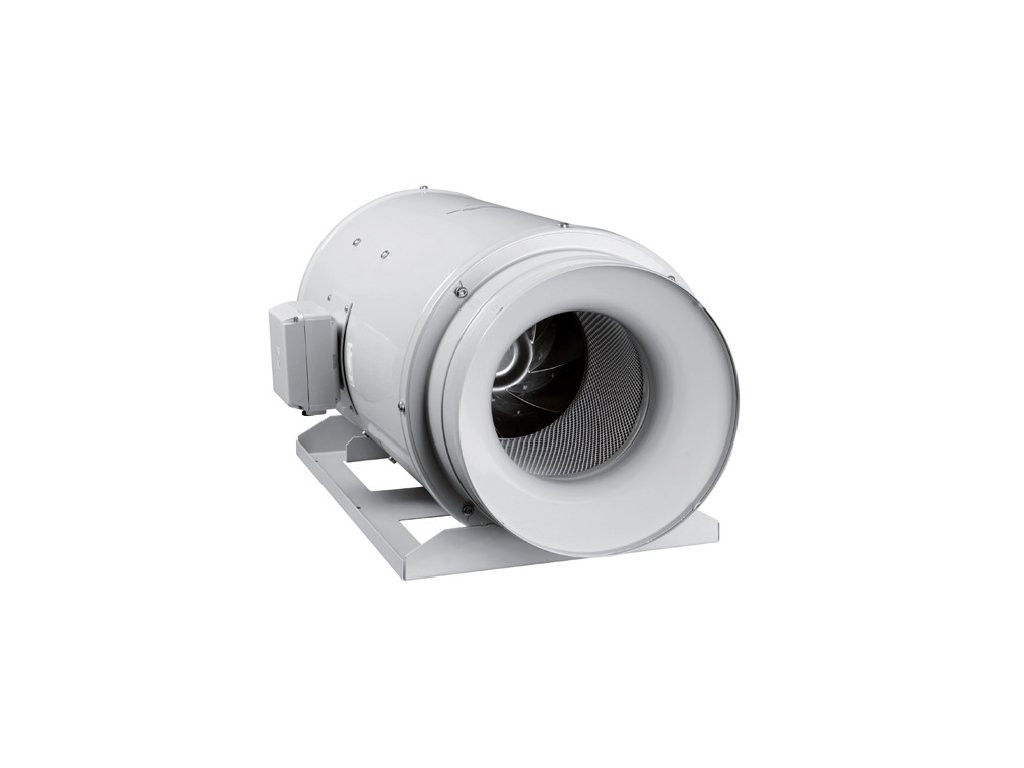

TD Silent 2000/315 3V trojotáčkový ventilátor

Popis a konštrukcia ventilátora

Skriňa ventilátora je vyrobená z kvalitného oceľového galvanizovaného plechu a je opatrená epoxidovým lakom. Vnútorná časť skrine obsahuje zvukovú izoláciu zo skleného vlákna a hlukový absorbér, čo spoločne s aerodynamickým riešením sania výrazne redukuje hluk. Zariadenie sa skladá z montážnej konzoly určenej pre montáž na stenu alebo strop a z motorovej časti, ktorej konštrukcia umožňuje jednoduchú demontáž.

Motor a regulácia

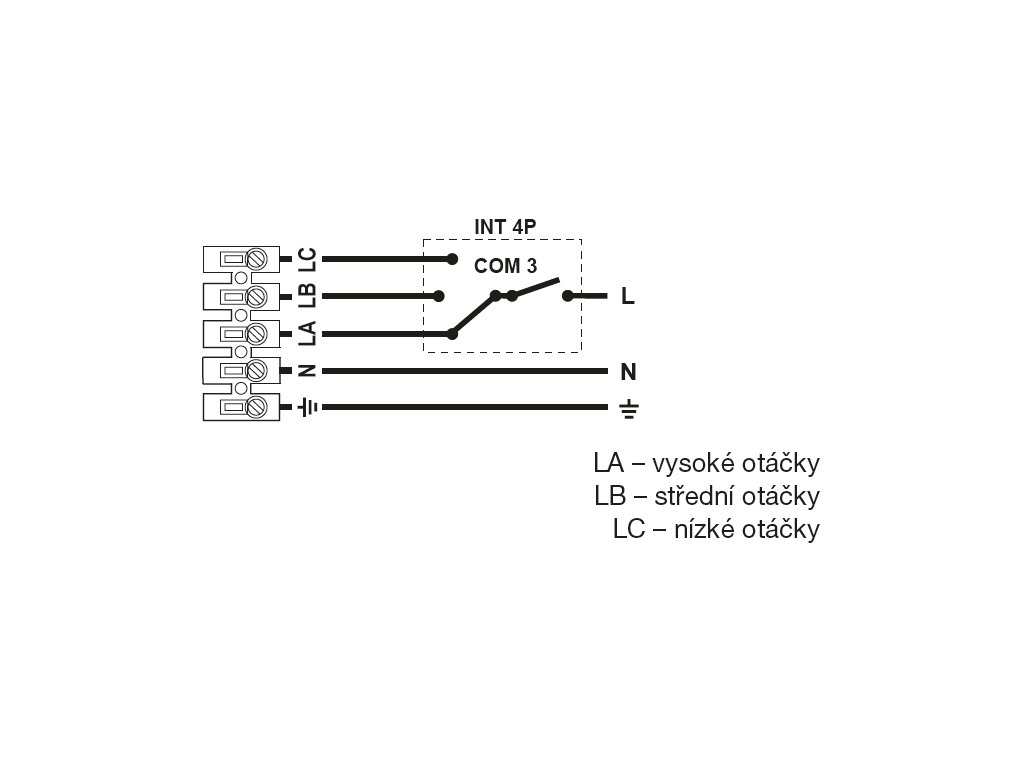

Ventilátor je osadený dvojpólovým jednofázovým motorom (230 V, 50/60 Hz) s tepelnou poistkou. Vinutie motora je v úprave s ochranou proti vlhkosti a izoláciou triedy B. Uzavreté guľôčkové ložiská majú tukovú náplň na celú dobu životnosti. Motor spĺňa krytie IP44. Pri motoroch s trojitým vinutím sa otáčky prepínajú v troch stupňoch pomocou regulátorov. Svorkovnica je umiestnená na skrini ventilátora, je odnímateľná a disponuje krytím IP55.

Montáž

Inštalácia ventilátora je možná v ľubovoľnej polohe. Skriňa nesmie prenášať mechanické namáhanie z potrubných rozvodov, preto je nutné použiť pružné pripojenie k potrubiu.

Technické parametre

• Prietok vzduchu: 1770 / 1610 / 1480 m3/h
• Otáčky: 2670 / 2490 / 2240 ot./min
• Priemer potrubia: 315 mm
• Príkon: 204 / 163 / 144 W
• Napätie: 230 V
• Prúd: 1.30 / 1.00 / 0.80 A
• Hlučnosť: 39 / 33 / 31 dB
• Krytie: IP44 (motor), IP55 (svorkovnice)
• Hmotnosť: 25 kg
• Pracovná teplota: -40 až +60 °C
