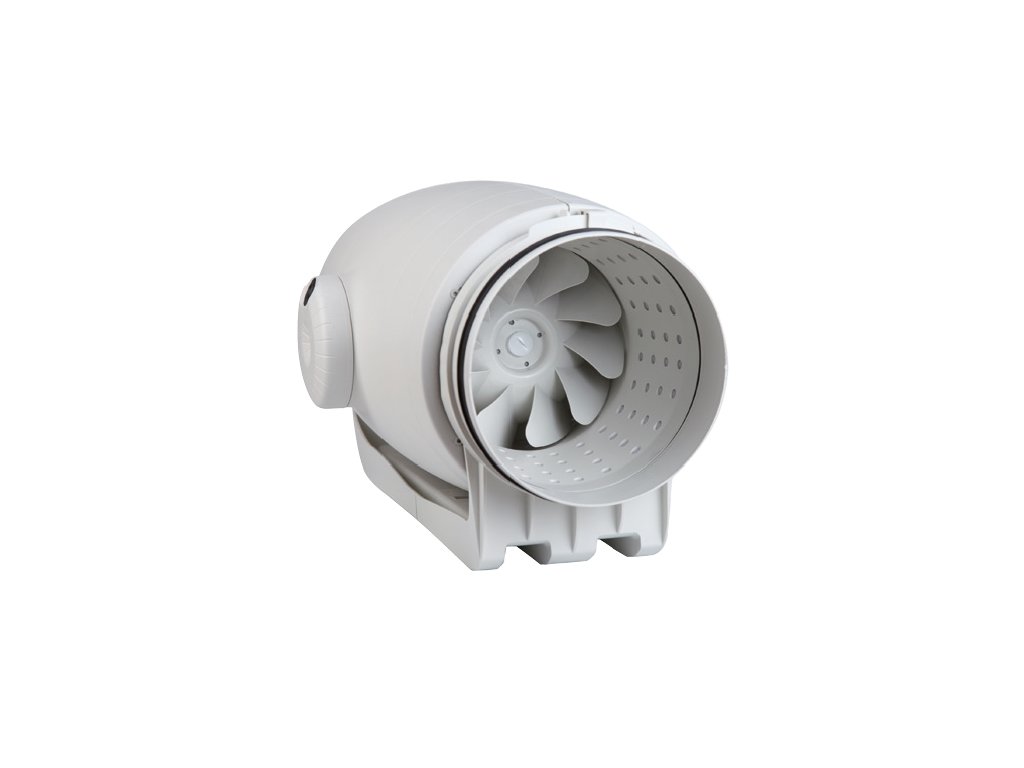

TD Silent 800/200 3V trojotáčkový ventilátor

Tichý potrubný ventilátor TD SILENT

Skriňa ventilátora je vyrobená z odolného plastu a skladá sa z konzoly pre montáž na stenu alebo strop, hlukového absorbéra a samotného motora. Konštrukcia umožňuje jednoduchú demontáž motorovej časti, ktorá je pripevnená pomocou rýchloupínacích spôn. Pripojovacie hrdlá sú opatrené gumovým tesnením pre minimalizáciu vibrácií a tesnosť spoja.

Motor a elektrické vybavenie

Ventilátory radu TD 500-1000 SILENT 3V sú osadené motorom s trojitým vinutím, čo umožňuje prevádzku na tri rôzne rýchlosti. Motory disponujú tepelnou poistkou proti preťaženiu, vinutie má tropikalizačnú úpravu a izoláciu triedy B. Dlhú životnosť a bezúdržbový chod zaisťujú guľôčkové ložiská s tukovou náplňou na celú dobu životnosti. Zariadenie má stupeň krytia IP44 a je určené pre napájanie 230 V/50 Hz.

Svorkovnica je umiestnená priamo na skrini ventilátora a je otočná o 360°, čo výrazne uľahčuje pripojenie kábla z ľubovoľného smeru.

Regulácia a montáž

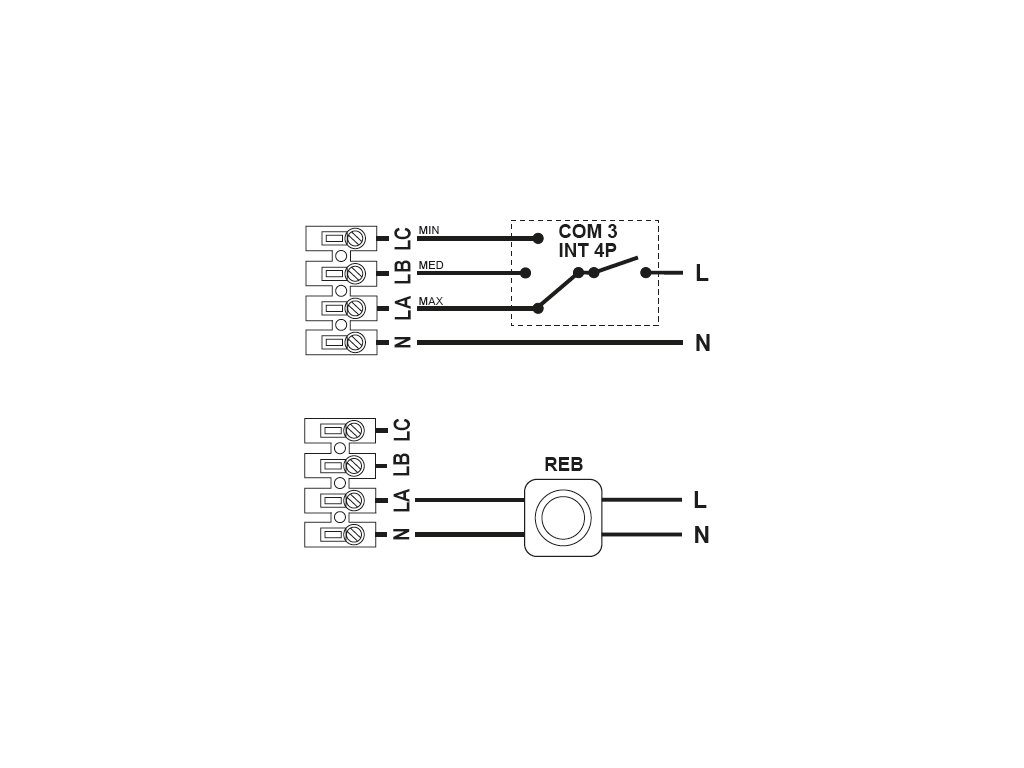

Pri motoroch s tromi otáčkami je možné reguláciu vykonávať pomocou prepínačov COM 3 alebo INT 4P, prípadne pomocou regulátorov REB (plynulá regulácia) alebo REV (päťstupňová regulácia). Inštalácia ventilátora je možná v akejkoľvek polohe. Je však nutné zaistiť, aby skriňa neprenášala mechanické namáhanie z potrubných rozvodov, preto je vyžadované použitie pružného pripojenia k potrubiu.

Technické parametre

• Prietok vzduchu: 910/780/690 m3/h
• Otáčky: 2170/1870/1660 ot./min
• Priemer potrubia: 200 mm
• Výkon: 102/92/90 W
• Napätie: 230 V
• Prúd: 0,50/0,47/0,46 A
• Hlučnosť: 20/19 dB
• Krytie: IP44
• Max. teplota: -20 až +60 °C
