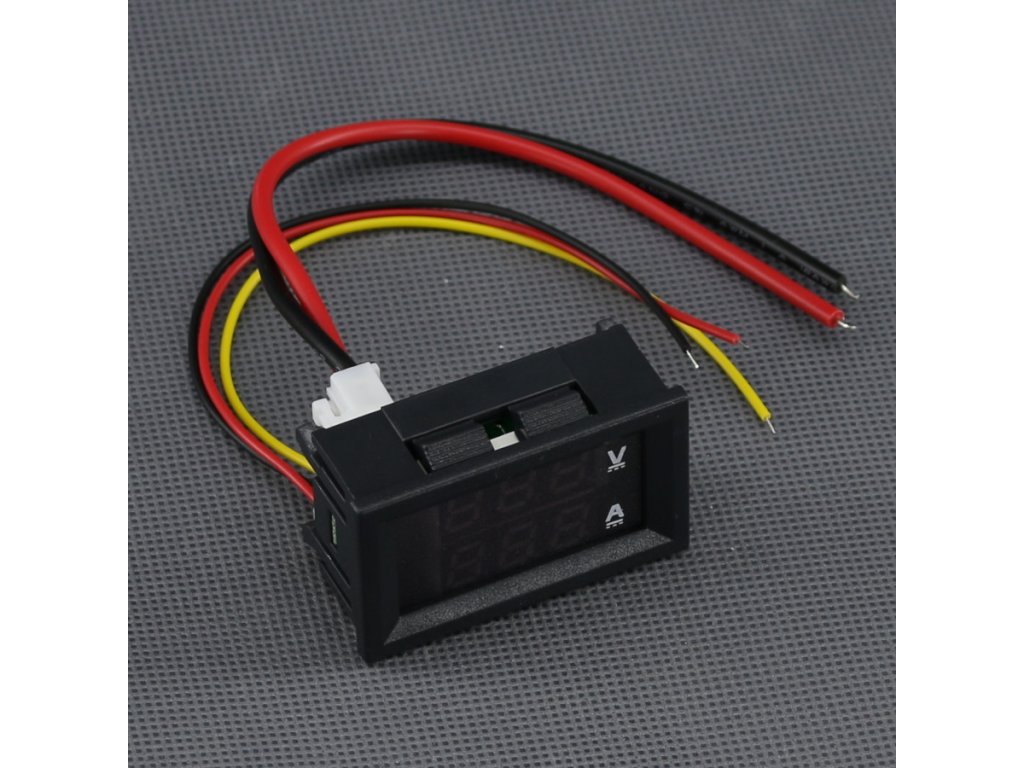

Malapa SI127, 100V voltmetr + 10A ampérmetr digitální panelový

SI127, 0V - 100V voltmetr + 0A - 10A ampérmetr digitální panelový
Digitální voltmetr kombinovaný s ampérmetrem slouží k měření a zobrazení napětí. Naměřená hodnota je zobrazena na přehledném podsvíceném LCD displeji. Rozsah měření napětí 0V až 100V. Rozsah měření proudu 0A až 10A. Zobrazení napětí ve V (voltech). Zobrazení proudu v A (ampérech). Pro provoz měřidla je vhodný externí napětí 5V až 30V např. z 9V baterie (jinak bude naměřená hodnota nižší než skutečná). Panelové měřidlo je vhodné pro vestavbu do otvoru o velikosti 46x 26mm. Připojení pomocí dodaného kablíku. Bezpečný provoz na nízké napětí.

využití voltmetru a ampérmetru pro monitorování napětí a proudu:
auto, obytný přívěs, chata, karavany, nouzové osvětlení, 12V (24V, 48V) nebo kombinovaný rozvod, alternativní dodávky energie, zemědělské stroje, pracovní stroje, nákladní automobily...

montáž a připojení voltmetru/ ampérmetru:
přístroj se vloží do otvoru, zapojení kabelu pro měření - na červený kabel (+) připojte vstupní a výstupní kladné napětí, na zelený kabel (-) připojte spotřebič, černý kabel (-) připojte k vstupnímu zápornému napětí, zapojení kabelu pro napájení - na červený kabel (+) připojte kladné napětí, na černý kabel (-) připojte záporné napětí (5 až 30V) např. z 9V baterie, doporučujeme ochránit přístroj pojistkou,

schéma zapojení voltmetru/ ampérmetru:
schéma zapojení voltmetru/ ampérmetru najdete ve fotogalerii produktu




technické údaje SI127:
montáž - do otvoru
zobrazení napětí - V
rozsah měření napětí - 0V až 100V DC
zobrazení proudu - A
rozsah měření proudu - 0A až 10A DC
přesnost +-1%
napájecí napětí - 5V až 30V DC (externí)
připojení - kabel
zapojení kabelu pro měření + červená společný vstup i výstup, - zelená výstup, - černá záporný pól vstup
zapojení kabelu pro napájení + červená kladný pól, - černá záporný pól
rozlišení - 0,1V, 0,1A
materiál - PVC
pracovní teplota přístroje -10° až +65°C
pracovní vlhkost přístroje - 10% až 80RH
podsvícení - napětí červené, proud modrý
velikost čísel - 7mm
velikost displeje - 36x 18mm
velikost otvoru - 46x 26mm
velikost - 48x 29x 22mm
celková váha - 37 gramů
